Bomba Pneumática

BOXER

Name: BOXER — Bomba Pneumática
Brand: DEBEM®
Availability: InStock

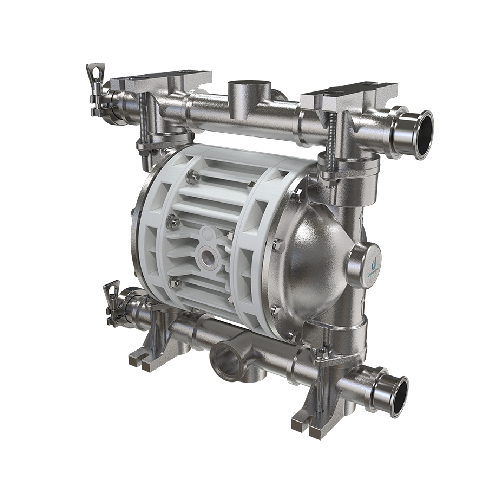

Bombas volumétricas pneumáticas de duplo diafragma, com certificação ATEX e IECEx, disponíveis em polipropileno ou PVDF nas versões em plástico, ou em alumínio ou AISI 316L nas versões metálicas. As bombas BOXER são ideais para a bombagem de líquidos de elevada viscosidade aparente, mesmo quando contêm sólidos em suspensão.

Características Técnicas

Funcionamento com ar não lubrificado

Autoaspirante

Possibilidade de funcionamento a seco

Certificação ATEX para ZONAS 1 e 2

Velocidade de funcionamento regulável

Adequada para a bombagem de líquidos de elevada viscosidade e aplicações exigentes

Possibilidade de bombagem de fluidos com sólidos em suspensão

Os coletores podem ser fornecidos com anéis de reforço em aço inoxidável para bombas em PP, PP+CF e PVDF

Disponível com ligações clamp e DIN 11851 (apenas para bombas em AISI 316)

Ficha Técnica

Descarregue as especificações em PDF

Solicitar Orçamento / Informação

Informação Adicional

Modelo	Corpo	Ligações de Aspiração/Descarga	Ligação Ar Comprimido	Caudal Máx.	Pressão Ar Comprimido Máx.	Altura Manométrica Máx.
Boxer 07	PP PVDF	1/4” f BSPP	1/8” f BSPP	9 L/min	8 bar	80 m
Boxer 15	PP PVDF Alumínio AISI 316L	3/8” f BSPP	3/8” f BSPP	17 l/min
Microboxer	PP PVDF Alumínio AISI 316L	1/2” f BSPP	1/4" f BSPP	35 l/min
Boxer 50	PP PVDF Alumínio	1/2” f BSPP	3/8" f BSPP	60 l/min
Miniboxer	AISI 316L	1/2” f BSPP	3/8" f BSPP	60 l/min
Boxer 81	PP PVDF AISI 316L	1” f BSPP	3/8" f BSPP	110 l/min
Boxer 90	Alumínio	1” f BSPP	3/8" f BSPP	110 l/min
Boxer 100	PP PVDF Alumínio AISI 316L	1" f BSPP	3/8" f BSPP	160 l/min
Boxer 150	PP PVDF Alumínio AISI 316L	1”1/4 f BSPP	1/2" f BSPP	220 l/min
Boxer 251	PP PVDF Alumínio	1 1/2” f BSPP	1/2” f BSPP	340 l/min
Boxer 252	AISI 316L	1 1/2” f BSPP	1/2” f BSPP	340 l/min
Boxer 522	PP PVDF	2” f BSPP	1/2” f BSPP	600 l/min
Boxer 502	Alumínio AISI 316L	2” f BSPP	1/2” f BSPP	600 l/min
Boxer 503	PP PVDF Alumínio AISI 316L	3” f BSPP	3/4” f BSPP	800 l/min

Produzidos com misturas de borracha e aditivos especiais que melhoram as características químicas, mecânicas e de resistência à flexão. Reforçados com tela de nylon para melhor distribuição de tensões. NBR: Económico, indicado para líquidos derivados de petróleo, óleos e fluidos abrasivos. EPDM: Boa resistência a ácidos, alcalinos e abrasão, com boa flexibilidade mesmo a baixas temperaturas.

Feitos com polímeros termoplásticos, oferecem elevada resistência mecânica e boa distribuição de tensões. HYTREL: Excecional resistência ao desgaste e capacidade de recuperação (springback): alta resistência à fluência, impacto e fadiga por flexão. Excelente flexibilidade a baixas temperaturas, mantendo propriedades também a temperaturas elevadas. Resistente a muitos químicos industriais, óleos e solventes. SANTOPRENE: Excelente resistência a fluidos ácidos e alcalinos, elevada resistência à flexão e boa resistência à abrasão.

Material conhecido pela elevada resistência à temperatura e a agentes químicos/corrosivos. Os diafragmas PTFE da Debem passam por duplo tratamento térmico para aumentar elasticidade e vida útil. Cada lote é sujeito a testes destrutivos por amostragem para verificar conformidade técnica. Este diafragma pode ser instalado combinado com um dos materiais anteriores, aumentando a resistência a agentes químicos corrosivos e à temperatura do fluido.

Vídeos

Downloads

BOXER 07 Datasheet	Ficha Técnica	PDF	Download
BOXER 15 Datasheet	Ficha Técnica	PDF	Download
MICROBOXER Datasheet	Ficha Técnica	PDF	Download
BOXER 50-MINIBOXER Datasheet	Ficha Técnica	PDF	Download
BOXER 81-90 Datasheet	Ficha Técnica	PDF	Download
BOXER 150 Datasheet	Ficha Técnica	PDF	Download
BOXER 251-252 Datasheet	Ficha Técnica	PDF	Download
BOXER 502-522 Datasheet	Ficha Técnica	PDF	Download
BOXER 503 Datasheet	Ficha Técnica	PDF	Download
BOXER Manual de Instruções	Manual	PDF	Download

FAQ

O ar comprimido desloca alternadamente o diafragma entre duas câmaras: enquanto uma descarrega o fluido, a outra enche por aspiração. O ciclo repete-se continuamente, gerando um caudal pulsante.

Depende da compatibilidade com o fluido a bombear. Opções disponíveis: PTFE, EPDM, NBR, Hytrel e Santoprene, em corpos de PP, alumínio ou aço inoxidável. Indique o fluido e ajudamos a selecionar a solução correta.

Sim, sem danos — não têm vedação mecânica que exija lubrificação ou arrefecimento.

Em fluidos agressivos, viscosos ou com sólidos em suspensão, graças ao design sem vedação mecânica. Único requisito: fonte de ar comprimido no local.

Quatro configurações possíveis: acima do nível do fluido (autoaspirante), montada em tambor/tanque, submersa (com tubo de descarga de ar para a atmosfera), ou abaixo do nível do fluido (aspiração afogada).

Sim — basta ajustar a pressão do ar de alimentação, sem necessidade de variador de frequência.

Sim, com excelente capacidade de aspiração e sem escorva manual

Sim — a ausência de peças rotativas ou folgas reduzidas permite bombear fluidos com sólidos em suspensão.

Reguladores de ar, amortecedores de pulsações, carros de transporte, contadores de lotes/ciclos e filtros de aspiração.

Sim, Zona 2 de série; Zona 1 disponível mediante pedido.

Sistema patenteado presente nas séries Boxer e Food Boxer que mantém a bomba operacional mesmo com desequilíbrio de pressão, reduzindo paragens e intervenções manuais.
