Bomba Auto-asp. Sanitária

Ws+ Series

Name: Ws+ Series — Bomba Auto-asp. Sanitária
Brand: APV®
Availability: InStock

A Ws+ é uma bomba centrífuga autoaspirante concebida para o retorno de soluções CIP (Clean-in-Place) e para a bombagem de líquidos com ar incorporado ou espuma. O seu design exclusivo reduz o consumo de energia e o nível de ruído em comparação com as bombas de anel líquido tradicionais, graças à utilização de um impulsor de elevada eficiência, ajustável às necessidades de cada aplicação.

A capacidade de autoaspiração é assegurada por um parafuso excêntrico integrado, que cria o anel líquido necessário para o escorvamento automático da bomba.

Características Técnicas

20 a 90% mais eficiente do que as bombas de anel líquido convencionais

Funcionamento silencioso com vibração reduzida

Design otimizado da vedação mecânica

Certificação 3-A e EHEDG (opcional)

Concebidas para raetorno de CIP (Clean-in-Place)

Elevada intercambiabilidade de componentes com a gama W+

Manutenção simples, rápida e económica

Ficha Técnica

Descarregue as especificações em PDF

Solicitar Orçamento / Informação

Informação Adicional

Materiais
CORPO	SS 316L	Acabamento Standard: Ra < 0.8 µm Acabamento opcional: Ra < 0.5 µm (eletro-polido)
COBERTURA FRONTAL	SS 316L
ROTOR	SS 316L
CHAPA TRASEIRA	SS 316L
VEIO	SS 316L	Partes sem contacto com produto
CLAMP	SS 304
BASTIDOR	SS 304
PERNAS	SS 304
COBERTURA	SS 304
EMPANQUE MECÂNICO	Tipo: Simples ou Duplo Materiais: carbono/SiC ou SiC/SiC (outros materias especiais disponívies)
ELASTÓMEROS	EPDM / FPM / FPM encapsulado em FEP (FDA compliant)
Conexões
As bombas W+ estão disponíveis com todas as ligações normalizadas, incluindo ligações roscadas e do tipo clamp, de acordo com as normas DS, BS, DIN, SMS e ISO, bem como com flanges DIN.
Limitações Operacionais
PRESSÃO MÁX. DESCARGA	Ws+20/15: 6 Bar Ws+30/30: 8 Bar Ws+44/50: 13 Bar
TEMPERATURA MÁX.	Standard: 95°C (temperaturas superiores possíveis, mediante configuração especial)

Modelo	Diâmetro Carga/Descarga	Diâmetro Máx. Rotor [mm]	Caudal Máx. 2900rpm [m3/h]	Altura Manométrica Máx. 2900rpm [mwc]
Modelo	Diâmetro Carga/Descarga	Diâmetro Máx. Rotor [mm]	Caudal Máx. 2900rpm [m3/h]	Altura Manométrica Máx. 2900rpm [mwc]
20/15	DN 65/50	142	30	27
30/30	DN 65/50	175	50	40
44/50	DN 80/50	220	90	65

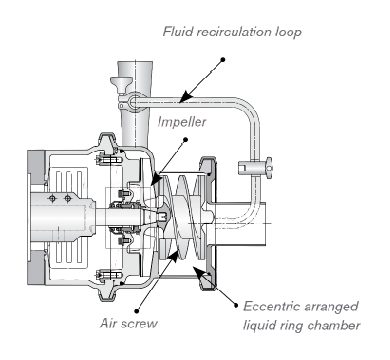

A capacidade de autoaspiração da Ws+ é obtida através de um parafuso de ar excêntrico, que, em conjunto com a força centrífuga, gera o anel líquido necessário ao processo de escorvamento. O parafuso encontra-se posicionado de forma excêntrica na carcaça, permanecendo parcialmente imerso no anel líquido. Este atua como uma vedação hidráulica, permitindo a passagem do ar e do líquido apenas pela zona inferior do parafuso, evitando bolsas de ar e assegurando uma autoaspiração rápida, estável e eficiente.

A Ws+ é recomendada para uma vasta gama de aplicações higiénicas, incluindo: - Retorno de soluções CIP. - Recuperação de produto em linhas de processo. - Esvaziamento de tubagens e depósitos. - Transferência de líquidos com ar incorporado. - Bombagem de líquidos espumosos.

Vídeos

Downloads

Ws+ SERIES Brochura	Brochura	PDF	Download
Ws+ SERIES Curvas Performance (50Hz)	Curvas Performance (50 Hz)	PDF	Download
Ws+ SERIES Manual de Instruções	Manual	PDF	Download
Ws+ SERIES Lista de Spares	Manual	PDF	Download

FAQ

A Ws+ é recomendada quando a bomba se encontra acima do nível do líquido ou quando existe entrada ocasional de ar na tubagem de aspiração.

É a solução ideal para esvaziamento de depósitos e tubagens, retorno de produto e aplicações em que uma bomba centrífuga convencional perderia a capacidade de bombagem.

A Ws+ é utilizada em processos de recuperação de produto, retorno de CIP, esvaziamento de linhas de produção, transferência entre depósitos, descarga de cisternas e outras aplicações onde seja necessária uma bomba sanitária com capacidade de autoaspiração.

Sim. A Ws+ foi concebida para lidar com misturas de ar e líquido durante o arranque e em funcionamento intermitente, mantendo uma aspiração estável e reduzindo o risco de perda de escorvamento.

A W+ é uma bomba centrífuga higiénica convencional, enquanto a Ws+ incorpora um sistema de autoaspiração que permite aspirar produto mesmo quando a tubagem de sucção contém ar. Esta característica elimina a necessidade de escorvamento manual em muitas aplicações.

Sim. A Ws+ é totalmente compatível com sistemas CIP (Clean-in-Place), sendo frequentemente utilizada para o retorno de soluções de limpeza e recuperação de líquidos em instalações sanitárias.

A Ws+ foi concebida para autoaspirar, mas não deve funcionar a seco durante períodos prolongados. Tal como qualquer bomba centrífuga, necessita de líquido para garantir a lubrificação e o arrefecimento da vedação mecânica.

Uma bomba autoaspirante elimina a necessidade de escorvamento manual, facilita a instalação quando a bomba está acima do nível do produto, permite bombear misturas de ar e líquido e reduz os tempos de paragem do processo.
